日益電機（昆山）有限公司 ，主要生產化學藥業過濾機，化學泵浦，

耐酸堿泵浦，立式泵浦，臥式泵浦，PVDF材質，

袋濾式等等的化學過濾設備.

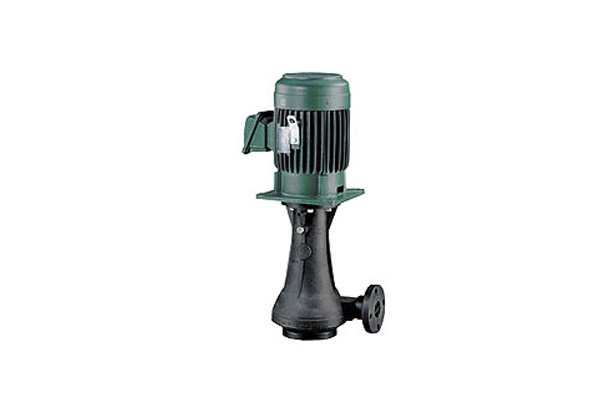

產品型號：KDH Series
特點說明：
1. 泵浦本體采用FRPP、CFRPP、CPVC及PVDF材質，具有耐高溫耐腐蝕之特性。
2. 干式液封（3~10）:可確保防止馬達及軸承被化學氣體浸蝕，延長馬達及泵浦之使用壽命。
3. 適用于蝕刻噴洗設備、廢氣洗滌塔、冷卻循環及搭配過濾器使用。
4. 采無焊接點及出入口為活動式法蘭設計，易于安裝及日后維修等特性。
5. 前蓋無螺絲設計，適用于任何環境下使用，獨特具有高揚程、高壓力、高效率等特性。
6. 泵浦可無水空轉使用，絕不會損壞。
  • 型號說明
  • 系列規格
  • 性能曲線
  • 零件原表
  • 外觀尺寸
  • 應用尺寸


KDH

1

50

2

VK

3

5

4

6

5

V

6

F

7

H

8
機型編號 KDH
口 徑 50-2" 65-2.5" 80-3"
比 重 VK-1.1 VP-1.4
馬 力 3 5 7.5 10HP
頻 率 5-50Hz 6-60Hz
橡膠材質 N-NBR E-EPDM V-VITON
泵體材質 F-FRPP C-CFRPP A-CPVC P-PVD
附　　注 : H-HIGH HEAD

型式 曲線 口徑

馬力
HP

 流量(L/Min) 揚程(M) 重量
入口 出口 VK VP VK VP
Frequency:50Hz

KDH-50VK(P)-35

 J 65 50 3 350 300 12 12 41
KDH-50VP-55 K 65 50 5 - 400 - 16 55

KDH-65VK-55

 L 80 65 5 550 - 15 - 55

KDH-65VK(P)-7.55-H

 M 80 65 7.5 400 300 30 28 95

KDH-65VP-105-H

 N 80 65 10 - 400 - 30 106
Frequency:60Hz

KDH-50VK(P)-36

 J 65 50 3 350 12 300 12 41

KDH-50VK(P)-56

 K 65 50 5 550 400 15 16 55

KDH-65VK-7.56

 L 65 80 7.5 600 - 20 - 95

KDH-65VK(P)-7.56-H

 M 80 65 7.5 400 300 30 28 95

KDH-65VP-106-H

 n 80 65 10 - 400 - 30 106

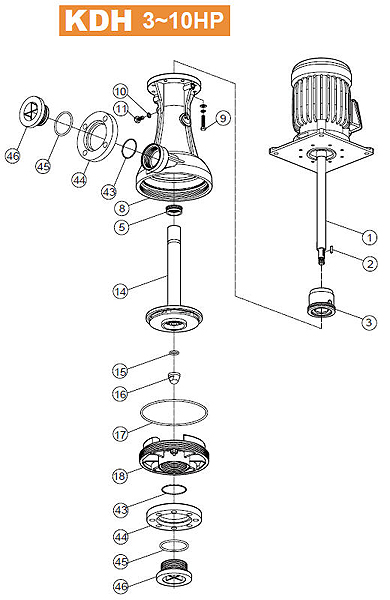

NO 名稱 材質 NO 名稱 材質
1 馬達

FC / AL

 15 葉輪螺母O環

NBR/EPDM/VITON
2 軸心鍵

SUS

 16 葉輪螺母

FRPP/CFRPP/CPVC/PVDF
3 液封陶瓷

FRPP/CFRPP/CPVC/PVDF

 17 前封蓋O環

NBR/EPDM/VITON
5 液封

NBR/EPDM/VITON

 18 前封蓋

FRPP/CFRPP/CPVC/PVDF
8 主體

FRPP/CFRPP/CPVC/PVDF

 43 出入口小O環

NBR/EPDM/VITON
9 主體螺絲

SUS

 44 活動法蘭

FRPP
10 排放螺絲墊片

NBR/EPDM/VITON

 45 出入口大O環

NBR/EPDM/VITON
11 排放螺絲

FRPP/CFRPP/CPVC/PVDF

 46 法蘭固定器

FRPP
14 葉輪

FRPP/CFRPP/CPVC/PVDF

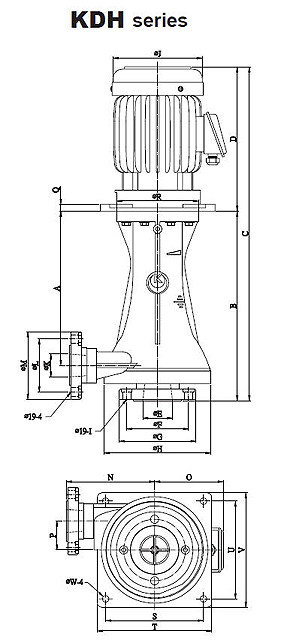

MODEL DIMENSION
KDH-50VK(P)-3 A B C D E F G H I J K L
350 430 758 328 65 140 174 242 4 202 50 120
M N O P Q R S T U V W
154 200 156 66 16 185 222 260 222 260 15
KDH-50VK(P)-5 A B C D E F G H I J K L
350 430 793 363 65 140 174 242 4 243 50 120
M N O P Q R S T U V W
154 200 177 66 16 185 222 260 222 260 15
KDH-65VK-7.5 A B C D E F G H I J K L
345 429 864 435 80 149 189 263 8 285 65 139
M N O P Q R S T U V W
174 202 212 65 20 185 300 350 300

350

 18
KDH-65VK(P)-7.5-H A B C D E F G H I J K L
345 429 864 435 80 149 189 263 8 285 65 139
M N O P Q R S T U V W
174 202 212 65 20 185

300

 350 300 350 18
KDH-65VP-10-H A B C D E F G H I J K L
345 429 864 435 80 149 189 263 8 285 65 139
M N O P Q R S T U V W
174 202 212 65 20 185 300 350 300 350 18

1. 適用行業
晶圓廠、PC B廠、電子廠、半導體廠。
核能廠、石化工業、煉鋼廠、發電廠、汽車工業、冷凍機循環設備。
化學工業、化學原料儲存廠、化學槽車運輸業、環保公司、廢水處理廠、廢氣處理塔。
化工機械制造、電鍍過濾機制造廠、電鍍廠、電解廠、食品廠、自來水廠。
2. 日益泵浦可應用于PCB、表面處理、貴金屬高速電鍍及半導體、LED、IC電子電鍍、廢水廢氣處理等化工環保行業
