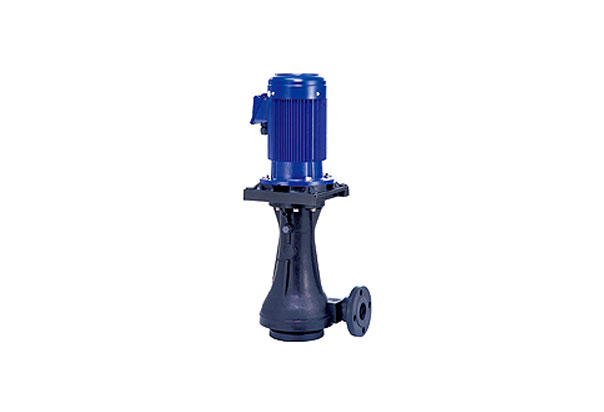

產品型號：KDH-B Series

特點說明：

1. 泵浦本體采用FRPP、CFRPP、CPVC、及PVDF材質，具有耐高溫耐腐蝕之特性。
2. 干式液封（3~10HP）:可確保防上馬達及軸承被化學氣體浸蝕，延長馬達及泵浦之使用壽命。
3. 適用于蝕刻噴洗設備、廢氣洗滌塔、冷卻循環及搭配過濾器使用。
4. 采無焊接點及出入口為活動式法蘭設計，易于安裝及日后維修等特性。
5. 前蓋無螺絲設計，適用于任何環境下使用，獨特具有高揚程、高壓力、高效率等特性。
6. 泵浦可無水空轉使用，絕不會損壞。
7. 創新采用高效率鋁合金馬達絕緣等級F級，及創新采用FRPP材質之馬達連結座，不僅大大減輕泵浦機體重量，更能有效防止酸氣侵蝕。

在線咨詢

型號說明
系列規格
性能曲線
零件原表
外觀尺寸
應用尺寸

	KDH 1	50 2	VK 3	5 4	6 5	V 6	F 7	H 8
機型編號	KDH
口徑	50-2"	65-2.5"	80-3"
比重	VK-1.1	VP-1.4
馬力	3	5	7.5	10HP
頻率	5-50Hz	6-60Hz
橡膠材質	N-NBR	E-EPDM	V-VITON
泵體材質	F-FRPP	C-CFRPP	A-CPVC	P-PVDF
附　　注 :	B-Moto	Spacer is FRPP
	H-HIGH HEAD

型式	曲線	口徑		馬力 HP	流量(L/Min)		揚程(M)		重量
型式	曲線	入口	出口	馬力 HP	VK	VP	VK	VP	重量
Frequenc:50Hz
KDH-50VK(P)-35	J	65	50	3	350	300	12	12	41
KDH-50VP-55	K	65	50	5	-	400	-	16	55
KDH-65VK-55	L	80	65	5	550	-	15	-	55
KDH-65VK(P)-7.55-H	M	80	65	7.5	400	300	30	28	95
KDH-65VP-105-H	N	80	65	10	-	400	-	30	106
Frequenc:60Hz
KDH-50VK(P)-36	J	65	50	3	350	12	300	12	41
KDH-50VK(P)-56	K	65	50	5	550	400	15	16	55
KDH-65VK-7.56	L	65	80	7.5	600	-	20	-	95
KDH-65VK(P)-7.56-H	M	80	65	7.5	400	300	30	28	95
KDH-65VP-106-H	n	80	65	10	-	400	-	30	106

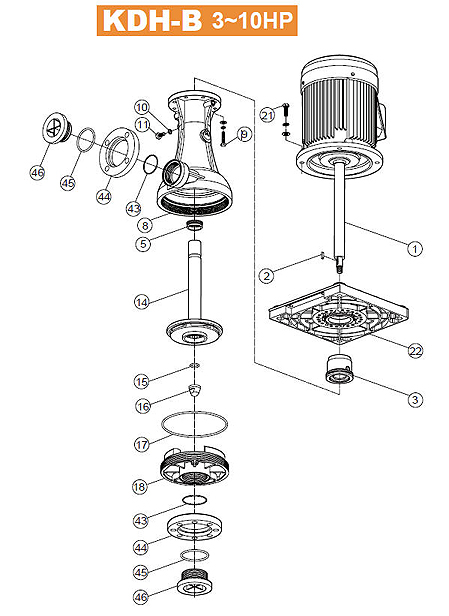

NO	名稱	材質	NO	名稱	材質
1	馬達	FC / AL	16	葉輪螺母	FRPP/CFRPP/CPVC/PVDF
2	軸心鍵	SUS	17	前封蓋O環	NBR/EPDM/VITON
3	液封陶瓷	FRPP/CFRPP/CPVC/PVDF	18	前封蓋	FRPP/CFRPP/CPVC/PVDF
5	液封	NBR/EPDM/VITON	21	馬達螺絲	SUS
8	主體	FRPP/CFRPP/CPVC/PVDF	22	馬達連接座	FRPP
9	主體螺絲	SUS	43	出入口小O環	NBR/EPDM/VITON
10	排放螺絲墊片	NBR/EPDM/VITON	44	活動法蘭	FRPP
11	排放螺絲	FRPP/CFRPP/CPVC/PVDF	45	出入口大O環	NBR/EPDM/VITON
14	葉輪	FRPP/CFRPP/CPVC/PVDF	46	法蘭固定器	FRPP
15	葉輪螺母O環	NBR/EPDM/VITON

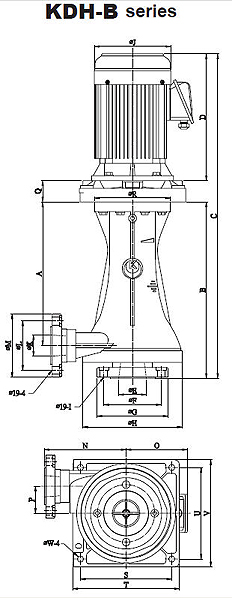

MODEL	DIMENSION
KDH-50VK(P)-3-E	A	B	C	D	E	F	G	H	I	J	K	L
	350	430	791	310	65	140	174	242	4	195	50	120
	M	N	O	P	Q	R	S	T	U	V	W
	154	200	150	66	52	185	222	260	222	260	15
KDH-50VK(P)-5-B	A	B	C	D	E	F	G	H	I	J	K	L
	350	430	822	340	65	140	174	242	4	195	50	120
	M	N	O	P	Q	R	S	T	U	V	W
	154	200	150	66	52	185	222	260	222	260	15
KDH-60VK-7.5-B	A	B	C	D	E	F	G	H	I	J	K	L
	345	429	846	364	80	149	189	263	8	270	65	139
	M	N	O	P	Q	R	S	T	U	V	W
	174	202	205	65	53	185	300	350	300	350	18
KDH-65VK(P)-7.5-HB	A	B	C	D	E	F	G	H	I	J	K	L
	345	429	846	364	80	149	189	263	8	270	65	139
	M	N	O	P	Q	R	S	T	U	V	W
	174	202	205	65	53	185	300	350	300	350	18
KDG-65VP-10-HB	A	B	C	D	E	F	G	H	I	J	K	L
	345	429	846	364	80	149	189	263	8	270	65	139
	M	N	O	P	Q	R	S	T	U	V	W
	174	202	205	65	53	185	300	350	300	350	18

1. 適用行業
晶圓廠、PC B廠、電子廠、半導體廠。
核能廠、石化工業、煉鋼廠、發電廠、汽車工業、冷凍機循環設備。
化學工業、化學原料儲存廠、化學槽車運輸業、環保公司、廢水處理廠、廢氣處理塔。
化工機械制造、電鍍過濾機制造廠、電鍍廠、電解廠、食品廠、自來水廠。
2. 日益泵浦可應用于PCB、表面處理、貴金屬高速電鍍及半導體、LED、IC電子電鍍、廢水廢氣處理等化工環保行業
