產品中心

Product Center

-----

PUMPS

&FILTERS

日益電機（昆山）有限公司 ，主要生產化學藥業過濾機，化學泵浦，

耐酸堿泵浦，立式泵浦，臥式泵浦，PVDF材質，

袋濾式等等的化學過濾設備.

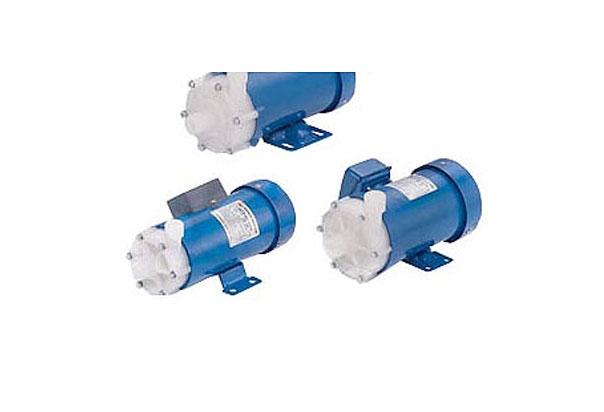

產品型號：MP Series
特點說明：
1.耐酸堿
泵浦材質分為PP(Polypropylene)，GFRPP(GlassFiber Filled Polypropylene)，PVDF(Natural PVDF), CFRETFE(Carbon Fiber Filled ETFE)，依藥液酸簡濃度性質選用泵浦本體材質，因應市場需求，業界首例采用PP泵體材質,以提供更加的耐酸堿特性，其中PP/GFRPP可耐溫75℃，PVDF可耐溫90℃，CFRETFE可耐溫100℃，在各種運用需求中，幾乎所有化學藥液均可以被安全的利用傳輸。
2.抗腐蝕
泵浦之主要零件均具備有優良的抗腐蝕能力，如泵浦軸心材質有陶瓷及SIC，其中陶瓷可用于一般低腐蝕性液體，SIC可抗高腐蝕性液體。
3.無軸封無泄漏
高性能磁力驅動泵浦，舍棄一般傳統泵浦機械軸封設計，達到泵浦完全性的密封，不因泵浦損壞而造成周遭環境嚴重污染。
4. 裝配簡易
磁力驅動無軸封泵浦內部零件規板化，裝配簡易，結構精巧性能高，在分解組裝過程中不需要任何特殊工具即可輕易更換零件，所以保養、拆卸、檢查均非常容易完成，方便又省時。
5. 耐久性能高
MP(45W~260W)系列裝備的馬均具備有溫度保護器，防止因過載所產生的高溫導致馬達損壞。
6. 應用范圍廣泛
磁力驅動無軸封泵浦MP系列(45W~260W)，可運用在低流量 / 高揚程或高揚程 / 低流量，針對多種工業制程 (如:PCB制程、化學工業；過濾循環、蝕刻、電鍍、表面處理、污水處理等)之廣泛運用。
  • 型號說明
  • 系列規格

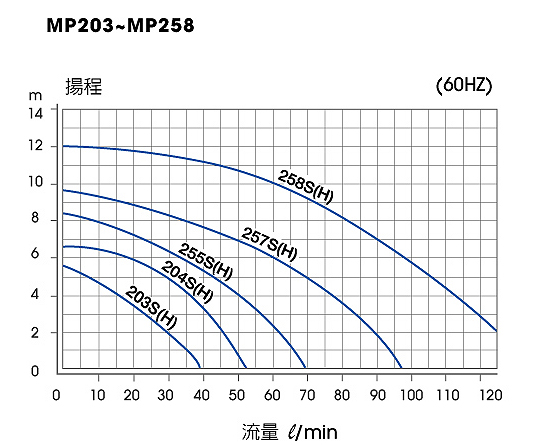

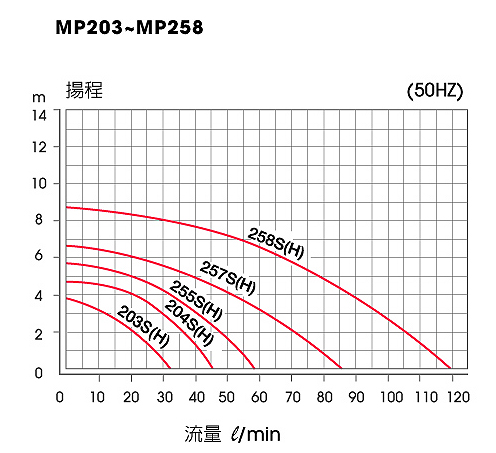

  • 性能曲線
  • 零件原表
  • 外觀尺寸
  • 應用尺寸


MP

1

F

2

25

3

8

4

S

5

C

6

V

7

6

8

V38

9
機型編號 MP
口 徑 20-3/4" 25-1"
泵浦材質 PP-PP F-GFRPP P-PVDF E-CFRETFE
馬 力 3-45W 4-65W 5-90W 7-180W 8-260W
出入連接 S-牙口 H-軟管
泵軸材質 C-CERAMIC(陶瓷) S-SIC(碳化硅)
橡膠材質 V-VITON E-EPDM H-HFKM A-AFLAS
頻率 5-50Hz 6-60Hz
電壓 V11-110V 1Φ V22-220V/240V 1Φ V38-220V/380V 3Φ V41-208V/415V 3Φ

MODEL MP-203S(H) MP-204s(H) MP-255S(H) MP-257S(H) MP-258S(H)

比重限制

 1.3 1.1 1.2 1.0 1.2

套管式口徑

 入口 (mm) 20 20 26 26 26
出口 (mm) 20 20 26 26 26

外牙式口徑

 入口 (inch) 3/4 3/4 1 1 1
出口 (inch) 3/4 3/4 1 1 1

全流量

 50Hz (L/min) 32 45 60 86 120
60Hz (L/min) 38 52 70 97 135

全揚程

 50Hz (M) 3.8 4.6 5.6 6.7 8.6
60Hz (M) 5.4 6.5 8.2 9.7 11.9

標準輸出量

 50Hz (M-L/min) 2.5-16 4-22 4-30 4-50 6.5-60
60Hz (M-L/min) 2.5-24 4-34 4-45 4-72 9-70

套管式口徑

 輸出功率 (W) 45 65 90 150 / 180 255 / 265
輸出功率 (W) 60 / 80 90 / 130 130 / 170 210 / 300 245 / 365
相數 (Φ) 1 1 1 or 3 1 or 3 1 or 3

重量 (kg)

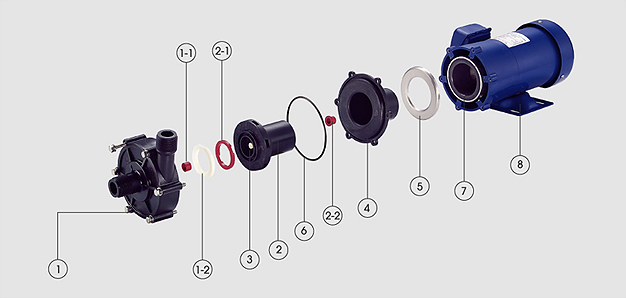

NO Description Material
MP-PP Series MP-f Series MP-P Series MP-E Series
1 前蓋 PP GFRPP PVDF CFRETFE
1-1 軸承 Rulon / CFRPPS Rulon / SIC SIC
1-2 止推環 Ceramic Ceramic / SIC
2 葉輪 PP GFRPP PVDF CFRETFE
2-1 耐磨圈 Rulon
2-2 軸承 Rulon / CFRPPS Rulon / SIC SIC
3 軸心 Ceramic Ceramic / SIC
4 后蓋 PP GFRPP PVDF CFRETFE
5 后蓋鐵圈 SUS304
6 密封O環 EPDM / VITON / HFKM / AFLAS
7 驅動磁鐵 Isotropic Ferrite
8 馬達

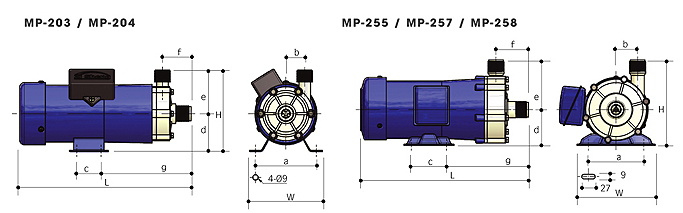

Model W H L a b c d e f g
MP-203 120 133.5 282 100 31 40 62 71.5 47 148
MP-204 120 133.5 282 100 31 40 62 71.5 47 148
MP-255 120 155 301.5 100 43 40 65 90 62 180
MP-257 130 157 278 110 42 40 68 89 51 155
MP-258 156 170 334 110 43 70 71 99 64.5 163

1. 適用行業
晶圓廠、PCB廠、電子廠、半導體廠。
核能廠、石化工業、煉鋼廠、發電廠、汽車工業、冷凍機循環設備。
化學工業、化學原料儲存廠、化學槽車運輸業、環保公司、廢水處理廠、廢氣處理塔。
化工機械制造、電鍍過濾機制造廠、電鍍廠、電解廠、食品廠、自來水廠。
2. 日益泵浦可應用于PCB、表面處理、貴金屬高速電鍍及半導體、LED、IC電子電鍍、廢水廢氣處理等化工環保行業
